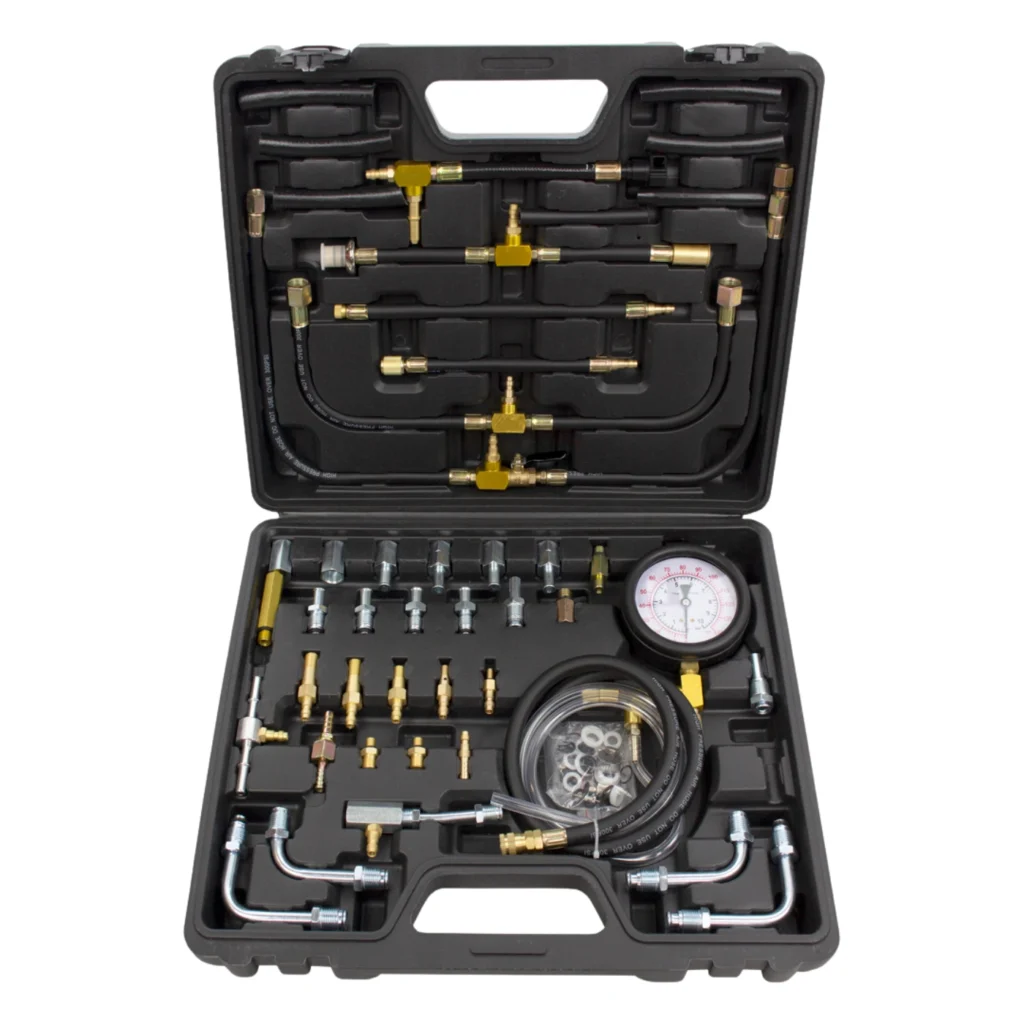

O Kit de Manómetro para Teste de Injeção de Gasolina Mono / Multi é um conjunto de diagnóstico profissional, concebido para oficinas de mecânica automóvel e centros de diagnóstico técnico. Este jogo de ferramentas permite medir a pressão de combustível em sistemas de injeção de gasolina, abrangendo arquiteturas de injeção eletrónica monoponto (Mono-Jetronic / TBI) e multiponto (Multi-point / EFI / CIS). É uma solução prática para ajudar a identificar anomalias em bombas de combustível, reguladores de pressão e possíveis obstruções no circuito.

Especificações Técnicas do Kit de Teste de Injeção

Características de Engenharia e Segurança do Kit

• Válvula de segurança: Equipado com engates rápidos e uma válvula de segurança, concebidos para ajudar a reduzir o risco de descarga ou derrame inadvertido de combustível sob pressão durante a ligação e a desconexão das mangueiras.
• Válvula de libertação com mangueira de drenagem: Inclui um botão de purga ligado a uma mangueira de drenagem comprida. Este sistema permite aliviar a pressão do circuito e encaminhar o combustível utilizado no teste para um recipiente adequado.
• Manómetro de grande dimensão: O relógio de 3-1/2″ facilita a leitura dos valores de pressão. A capa de borracha ajuda a proteger o instrumento contra impactos acidentais durante a utilização na oficina.

Compatibilidade de Marcas e Sistemas de Injeção

Graças à seleção de pontas especiais, ligações Banjo e adaptadores métricos e em polegadas, este kit permite realizar testes em diferentes sistemas de injeção de gasolina. A compatibilidade concreta depende do sistema instalado no veículo e do adaptador adequado.

• Aplicações Bosch: Inclui acessórios para sistemas Bosch CIS (K-Jetronic) e adaptadores de 1/4″ para sistemas Mono-Jetronic.
• Aplicações de linha americana: Inclui adaptadores para Ford EFI, incluindo ligação para válvula Schrader de pequenas dimensões, e mangueira de ligação para sistemas GM TBI.
• Aplicações europeias e globais: Inclui componentes e adaptadores associados a sistemas de Mercedes-Benz (M12/M10), Volkswagen 16V, Audi, BMW, Toyota, Suzuki (M6), Isuzu e motociclos Triumph.

Listagem de Componentes do Estojo

O kit inclui um conjunto de mangueiras, válvulas e adaptadores destinados a diferentes configurações de ligação, permitindo efetuar testes através de ligações diretas ou montagens adequadas ao circuito de combustível.

1. 1 x Manómetro de 3-1/2″ com conjunto adaptador de mangueira, escala até 140 psi
2. 1 x Conjunto de mangueiras e válvulas de ligação para Bosch CIS
3. 1 x Mangueira de ligação para GM TBI
4. 1 x Adaptador Ford EFI
5. 1 x Adaptador Ford EFI
6. 1 x Ligação rápida para adaptador Schrader pequeno (Ford)
7. 1 x Ligação rápida para adaptador Schrader padrão
8. 2 x Adaptadores para tubo de Ø 10 mm, com encaixe macho 5/8″-18 UNF
9. 2 x Adaptadores para tubo de Ø 10 mm, com ligação de 5/8″-18 a M16 x 1.5 macho com O-ring
10. 2 x Adaptadores fêmea M16 x 1.5 para fêmea 5/8″-18 UNF
11. 2 x Adaptadores fêmea M14 x 1.5 para encaixe de tubo de Ø 3/8″
12. 2 x Adaptadores fêmea M16 x 1.5 para encaixe de tubo de Ø 3/8″
13. 2 x Adaptadores macho M14 x 1.5 com O-ring para encaixe de tubo de Ø 3/8″
14. 2 x Adaptadores macho M16 x 1.5 com O-ring para encaixe de tubo de Ø 10 mm
15. 1 x Adaptador para Isuzu (sistemas Lanzul-tec)
16. 1 x Coletor de ligação rápida com acessórios para tubos de Ø 1/4″ a 5/16″
17. 1 x Adaptador macho M12 x 1.5 para macho M10 x 1.0 com O-ring (Mercedes-Benz)
18. 1 x Adaptador M12 x 1.5 para M10 x 1.0 (Ford / Volkswagen 16V)
19. 1 x Adaptador M12 x 1.5 para M8 x 1.0 (BMW)
20. 2 x Adaptadores macho M12 x 1.5 para macho M8 x 1.0 com O-ring (Mercedes-Benz, VW Golf e BMW)
21. 1 x Adaptador de ligação rápida a Banjo M12 x 1.25 com encaixe Nylotron
22. 1 x Adaptador de ligação rápida a Banjo M12 x 1.5 com anilhas de cobre
23. 1 x Adaptador de ligação rápida a Banjo M10 x 1.0 (Triumph)
24. 1 x Adaptador de ligação rápida a Banjo M8 x 1.0 com anilhas de cobre (Toyota)
25. 1 x Adaptador de ligação rápida a M6 x 1.0 macho com O-ring (Suzuki)
26. 1 x Adaptador de ligação rápida de 1/4″ para Bosch Mono-Jetronic
27. 1 x Adaptador macho M12 x 1.5 para macho M8 x 1.0 com O-ring (adaptador secundário Audi)
28. 2 x Adaptadores macho M14 x 1.5
29. 1 x Adaptador macho M14 x 1.5
30. 1 x Adaptador fêmea M14 x 1.5

Benefícios do Kit de Manómetro para Teste de Injeção

• Maior segurança durante o diagnóstico: Os engates rápidos e o sistema de purga com mangueira de drenagem ajudam a controlar a libertação de combustível e a reduzir o risco de derrames. Devem ser sempre respeitados os procedimentos de segurança aplicáveis a trabalhos com combustível inflamável.
• Diagnósticos mais rápidos e precisos: A leitura da pressão em bar ou psi ajuda a verificar se o circuito de alimentação está a trabalhar dentro dos valores especificados pelo fabricante do veículo, contribuindo para identificar possíveis falhas na bomba, no regulador ou nas linhas de combustível.
• Versatilidade de utilização: A variedade de mangueiras e adaptadores permite trabalhar com diferentes configurações de ligação, desde que exista compatibilidade com o sistema em teste.
• Organização dos acessórios: O conjunto foi concebido para manter os componentes organizados num estojo, facilitando a seleção dos adaptadores e o armazenamento dos acessórios após a utilização.

O Kit de Manómetro para Teste de Injeção de Gasolina Mono / Multi é uma solução de diagnóstico para oficinas que necessitam de verificar a pressão de combustível em diferentes sistemas de injeção a gasolina. Com manómetro de dupla escala, mangueiras e uma seleção abrangente de adaptadores, ajuda a realizar verificações de forma organizada e eficiente em trabalhos de manutenção e reparação automóvel.
